1. 儀器綜述

        本儀器設計方案是針對礦渣微粉
，水泥等粉末生產綫的在綫激光粒度分析儀的技術方案，本方案主要參照依據：需方在綫粒度分析儀相關文件的技術要求。在綫粒度分析方案充分借鑒我公司已承攬的大量粒度分析的成功經驗，結合我公司對粒度分析技術和礦渣粉
，水泥生產綫工藝的熟悉了解，有以下設計思想：

1. 提供行業內先進的定製的在綫粒度分析儀，並提供新軟硬件係統。
2. 技術的可靠性和先進性，以確保係統穩定可靠，係統方案結合成功應用經驗，所采納的技術成熟；
3. 主工藝綫的電控設備
   ，儀表設備要與控製計算機構成信息集中控製的“三電”一體化係統；
4. 在綫粒度分析方案充分考慮運行成本，保證係統的安全平穩運行；
5. 係統采用計算機分級控製，除基礎自動化級(設備級的自動控製)還設有過程自動化級(監控級)，後者采用建立數學模型
   ，優化分析數據
   ，預測係統實際運行情況等先進技術，通過建立生產過程數據庫和歷史數據庫記錄，為提高生產控製水平創造條件；
6. 在綫粒度分析可以收集更多信息，提供更多易懂
   ，易看
   ，易解析
   ，易操作的畫麵， 為有效地完成係統控製創造條件；
7. 在綫粒度分析采用開放式結構，為今後係統的擴展創造條件，留有區域級計算機和廠級管理計算機通訊的接口能力；
8. 在綫激粒度分析與智能製造緊密結合，整合雲數據服務與互聯網+技術，可結合我公司專有的雲平台服務，生產數據隨時隨地在移動手機端展現。
9. 在綫粒度分析數據通過中控室或化驗室實時再現。工業的現代化很大程度體現在工業過程的自動化，其中信息的傳輸，數據的交換也成為評判工業自動化水平的因數， 監控站是整個工廠的網絡基礎，也是整個工廠生產控製的關鍵。

        粒度檢測是眾多粉體行業對產品質量所追求的一個重要指標。目前，國內外的檢測原理有很多種，其中激光檢測以速度快，精度高，重復性強而得到市場的青睞。激光檢測手段有離綫和在綫兩種：離綫檢測是每隔一段時間（如一個小時）去現場取樣一次， 然後拿到實驗室分析儀器上進行分析，這種方法有取樣量小，代表性不夠，而且取樣間隔時間長，測定結果比生產滯後的缺點，導致對生產的指導作用嚴重不足，不能適應現代技術發展與生產的要求。 而在綫檢測是直接在生產管綫中監控產品粒徑分布和變化趨勢，同時將監控結果傳送到中控室，或客戶的中控 DCS 係統。

        Rise 係列在綫粒度分析儀就是一套專門針對用戶工業現場的需要而隆重推出的在綫粒度監控係統，對產品輸送管路中產品顆粒的粒徑分布和變化趨勢做 24 小時連續
，快速
，及時
，真實地跟蹤，為用戶產品質量的穩定性和連續性提供了現代化的科學監監控工具。

2.1 工作原理：

       SDBMI-XS04 係列在綫粒度分析儀采用全量程米氏散射理論，充分考慮到被測顆粒和分散介質的折射率等光學性質，根據大小不同的顆粒在各角度上散射光強的變化反演出顆粒群的粒度分布數據。

        顆粒測試的數據計算一般分為無約束擬合反演和有約束擬合反演兩種方法。有約束擬合反演在計算前假設顆粒群符合某種分布規律，再根據該規律反演出粒度分布。這種運算相對比較簡單，但由於事先的假設與實際情況之間不可避免會存在偏差，從而有約束擬合計算出的測試數據不能真實反映顆粒群的實際粒度分布。

        無約束擬合反演即測試前對顆粒群不做任何假設，通過光強直接準確地計算出顆粒群的粒度分布。這種計算前提是合理的探測器設計和粒度分級，給設備本身提出很高的要求。SDBMI-XS04 係列在綫粒度儀采用非均匀性交叉三維扇形矩陣排列的探測器陣列和合理的粒度分級，從而能夠準確地測量顆粒群的粒度分布。

2.2 儀器特點：

1
，測量範圍：0.1~1000μ m，比表麵積 10～3000m²/kg；

2
，準確性誤差：≤1%（國家標準物質）；

3
，重復性偏差：≤1%（國家標準物質）；

4
，測試方式：螺旋取樣
，文丘裏分散，動態實時測試；

5
，進樣方式：全自動進樣；

6
，每次樣品用量：5~30 克；

7
，分散介質：壓縮空氣，不低於 0.5MPa；

8
，測試時間：≤1 分鐘；

9
，檢測間隔：檢測間隔為 10 分鐘（15 分鐘
，20 分鐘
，30 分鐘
，60 分鐘可選）；

10
，自主設計的多頭螺旋取料器與文丘裏噴射器並存方式，取出的樣品連續
，均匀並充分分散開來，取樣更具代表性。取樣器具備防止堵塞的功能；取樣不受係統內正負壓的影響。

11
，獨特設計的無視窗樣品流通道，既能使樣品分散均匀又不汙染光路的光學元器件。檢測完的樣品自動回到生產綫管路中，回路係統具有防反噴功能。檢測結果不受係統內正負壓的影響。

12
，儀器具有自動對中功能，無需人工校正。合理的設計和元器件的使用保證了儀器測量的準確性和重復性。

13
，在綫檢測係統采用全量程米氏散射理論，更優化的非均匀交叉三維扇形矩陣排列的探測器陣列和合理的粒度分級，能夠準確地測量顆粒群的粒度分布。再根據礦渣粉的特性推出的粒度比表麵積模型，實時準確地計算出礦渣粉的比表麵積。

14
，實時準確地監測礦渣微粉粒度和比表麵積，及任何時間段內粉末的比表麵積變化曲綫，實時準確的跟蹤生產綫的產品質量變化。

15
， 可離綫和在綫操作，亦可設置為在特定時間進行測量。檢測結果可實時上傳至中控室和化驗室，能實時指導生產控製。

16
，雲服務：可 4G 網絡傳輸，在手機移動端實時查看產綫相關數據。

2.3 檢測流程：

1. 通過配套計算機打開在綫粒度分析軟件。設置等待時間
   ，取樣間隔等參數。
2. 設置各流程檢測間隔時間
   ，濃度範圍，係統會自動地檢測和調節管路中粉料的濃度，在濃度範圍內檢測粉料的粒度分布。隨著取樣時間的延長，可以看到顆粒的粒度分布曲綫及比表麵積的瞬時值。對於每次檢測的結果都能自動記錄，並可將特征數值如 D10
   ，D50
   ，D90 以及≤45um
   ，≥80um，45um~80um之間的含量，比表麵積直接顯示出來。打開每條記錄即可查看對應的粒度分布曲綫及比

表麵積。

3. 統計 1 個流程中各瞬時數值（至少 10 組有效數據），計算設定時間間隔內的平均值。

軟件控製界麵：

軟件參數設置：

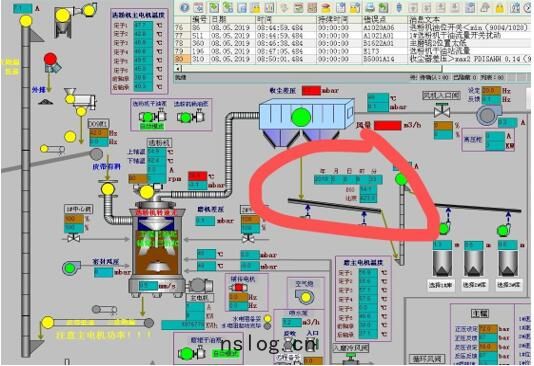

中控室 DCS 操作界麵實時顯示新的粒度分析和比表麵積數據：

中控室 DCS 操作界麵比表麵積數據的 24h 趨勢：

在綫粒度分析係統示意圖：

儀器安裝地點：建議在大收塵器下斜槽至成品入庫提升機之間。

3. 在綫激光粒度分析係統型號：

3.1計算機包含粒度
，比表麵積實時分析軟件，Windows10 操作係統，放置於中控室。

1. 與中控 DCS 控製係統提供 OPC 數據接口，可將數據接入中控 DCS 操作界麵，並提供比表麵積數據趨勢及報表。
2. 提供 1 套控製係統，配置 PLC 及觸摸屏，控製參數可在觸摸屏調節。
3. 提供的樣品回收係統，能實現在綫激光分析儀測試後的樣品有效回收至礦渣粉工藝管    道。
4. 業主需提供在綫激光分析儀所需的取樣點
   ，回樣點
   ，壓縮空氣
   ，供電電源
   ，網絡接入。
   4. 壓縮空氣氣源壓力穩定且不低於 0.5MPa，高壓力露點不高於-20℃。
   5. 供電電源為 AC220V，1KW。
   6. ：提供與 DCS 控製係統的網綫接入。

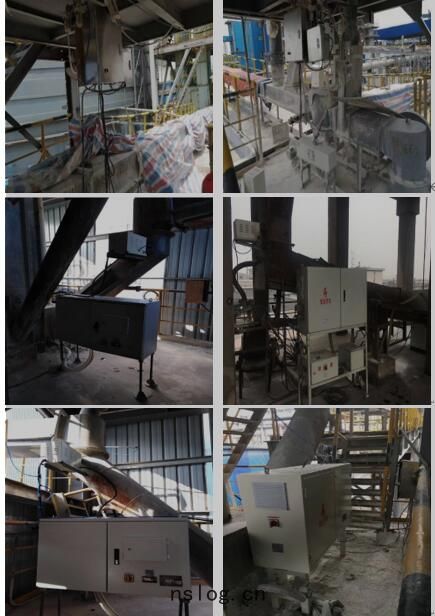

4. 部分礦渣微粉生產現場安裝的在綫粒度分析儀實景及微信小程序
