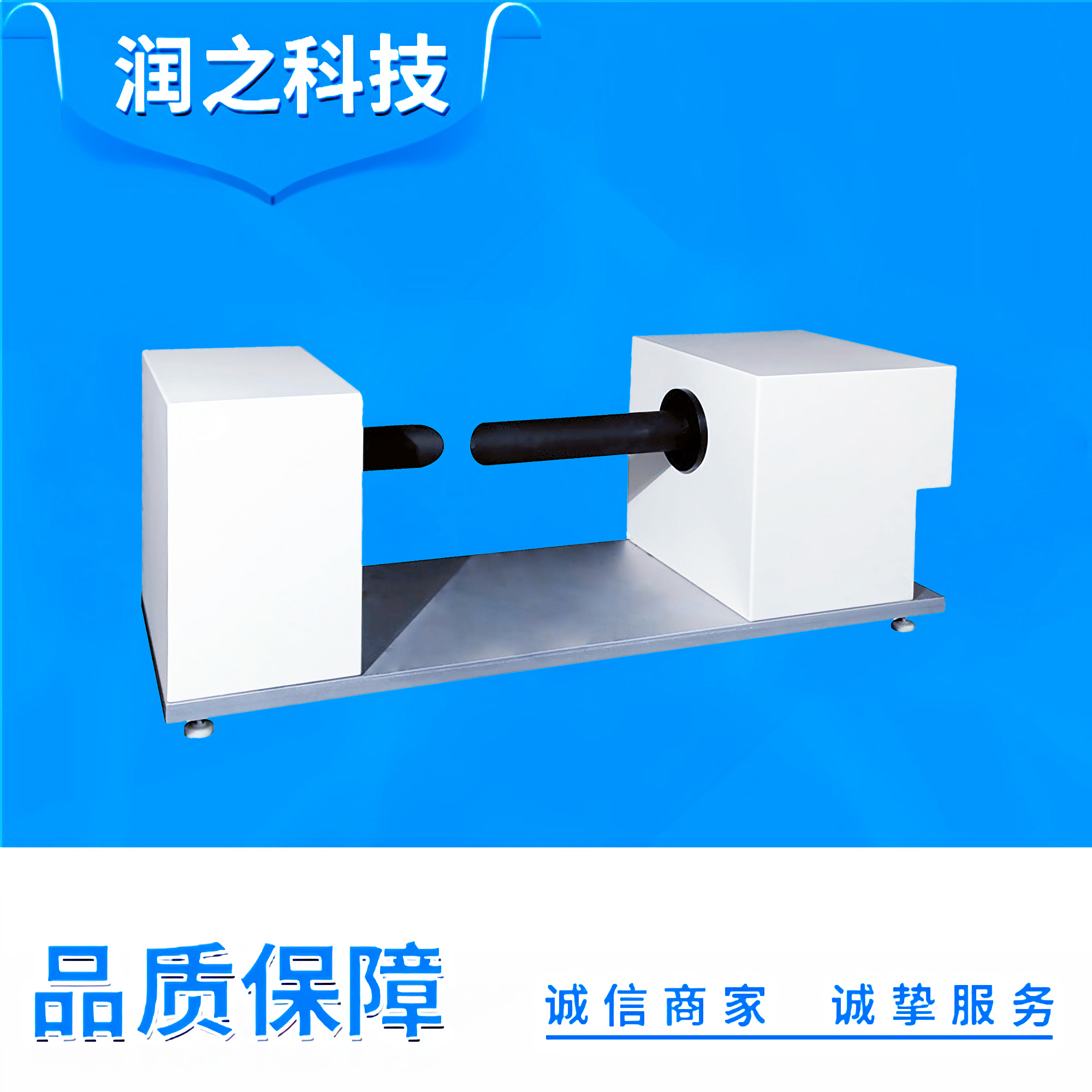

噴霧激光粒度儀

一，產品簡介

Rise-5001噴霧激光粒度儀是根據霧滴測定的需要，采用夫琅和費衍射原理和全量程米氏（ Mie）散射理論專門設計開發的一款激光粒度分析儀，可實時測量霧滴粒度分布，具有測試速度快，測量範圍寬，全自動操作等特點。

適用於噴嘴製造，噴霧，噴霧幹燥，燃油噴霧，結冰風洞，水霧，煙霧，消防幹粉，氣霧劑生產等行業的粒度測量。

二，儀器性能

測試原理：全量程米氏（ Mie）散射理論，夫朗和費散射理論。

測量範圍：0.1μm～1200um，全量程不分檔測試。

測試精度：重復性誤差＜1％

信號光源：采用He-Ne激光氣體光源，波長0.6328微米，壽命25000小時。

工作電源：AC220V ±10％ 200W

產品重量：20kg

輸出報告：輸出報告中有粒度分布曲綫和粒度數據圖表，有D10，D50，D90，索特直徑（SMD）和比表麵積等特征參數，另有自定義參數可根據需要自行輸入。

軟件運行環境：Windows 98/XP/7/8/10係統均可運行。

軟件具有著作權以及軟件登記證書，行業經驗十九年。

三，儀器特點

儀器結構為連體式：

儀器主機與測試部件裝置固定在一個光學平台上，並且選用單一高穩定He-Ne氣體激光光源，相比於其他類型的激光器具有單色性好，相幹性高，發散角小，穩定性強等優點，確保了光路穩定，提升了檢測精度。

取樣檢測區域，經過科學精密測量，確定Z佳檢測距離，避免了霧滴多重性疊加造成的數據不穩定。

專業設計：采用大口徑廣角傅立葉透鏡，光路自動對中係統。

操作簡便：標準，量化，簡單的操作能夠在短時間內熟練掌握，測試數據過程在數秒鐘完成。

可視性強：測試軟件界麵友好，測試過程清晰可見。標準，量化，簡單的操作，有效縮短了測試時間，降低了對操作人員的要求。

適應性強：獨特的專業設計，有效的防止顛簸，灰塵，霧滴等影響，便於在各種惡劣環境下工作。

設備維護：全麵的技術培訓和內容詳盡的使用操作說明書，軟件在綫幫助使操作人員能準確操作，解決疑問，排除故障。

四，軟件功能

PADMAS顆粒粒度測量分析係統（Particle Diameter Measure & Analysis System）功能強大，測試數據可以做平均，統計，比較和模式轉換等處理，並且支持定時存取功能，可以實時動態分析不同時間霧滴粒度狀態；

數據處理具有微分分布，累積分布，標準分級，R-R分布，自定義分級，按目分級和數量分布等多種格式。

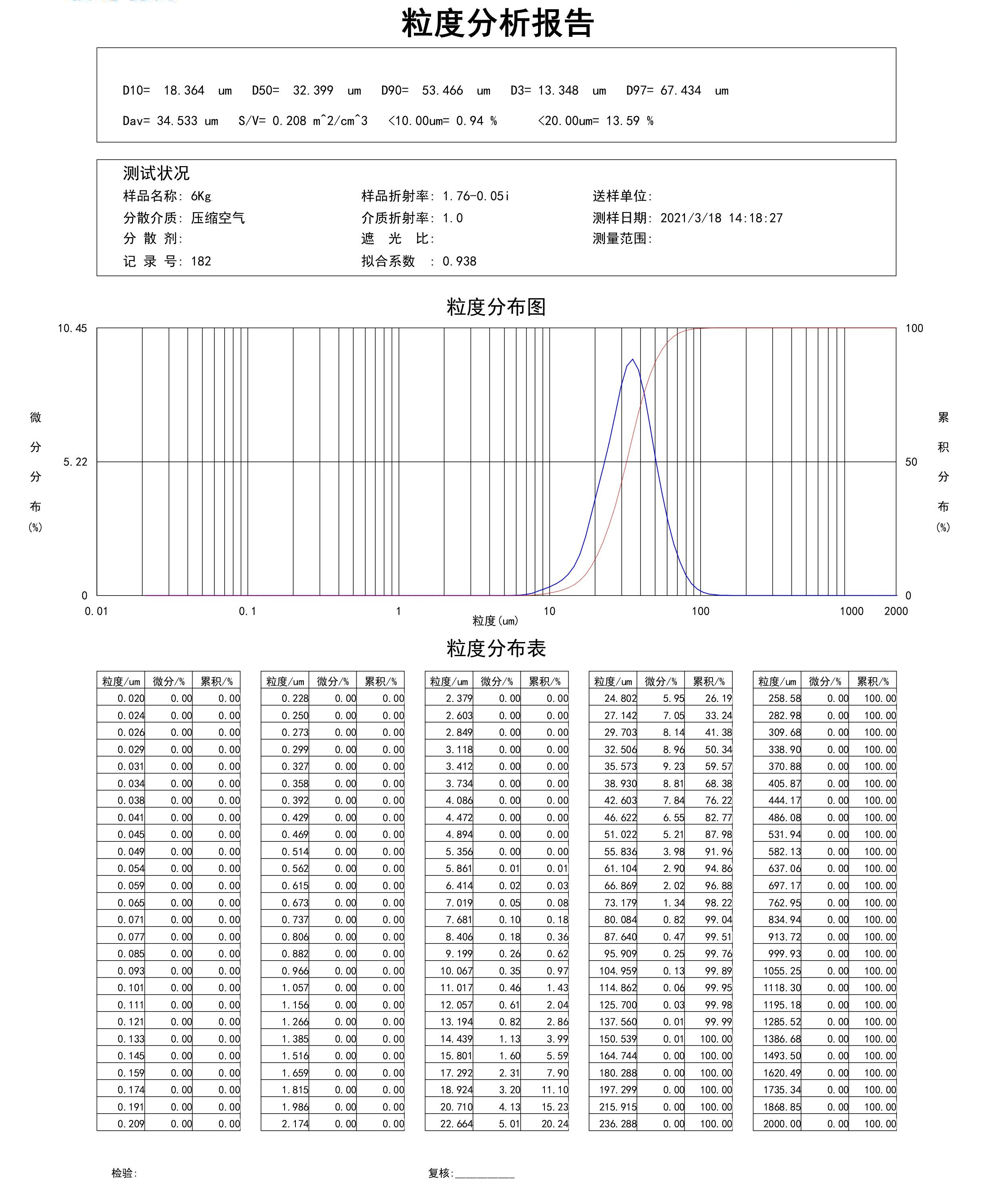

測試報告中有粒度分布圖形和粒度數據圖表，有D10，D50，D90，索特爾直徑（SMD）和比表麵積等特征參數，有四個自定義參數根據需要自行輸入，重量比表麵積與體積比表麵積可以互換。粒度數據可保存到EXCEL。支持中，英文格式測試報告打印，頁眉和頁腳可根據需要進行修改，有打印預覽功能，能夠將粒度分布圖形和粒度數據圖表存成圖片或PDF格式，便與WORD交互使用。可根據用戶需要增加其他處理功能。報告模板如下（可自定義）

五，客戶現場

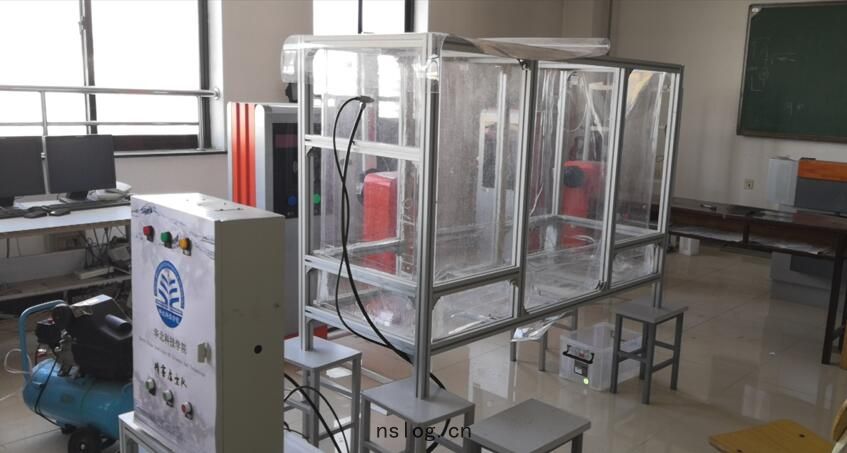

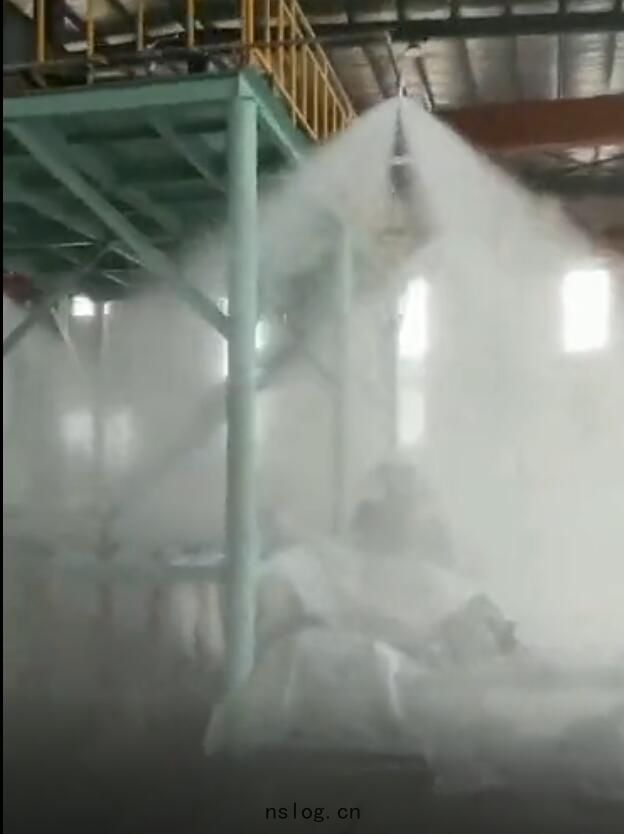

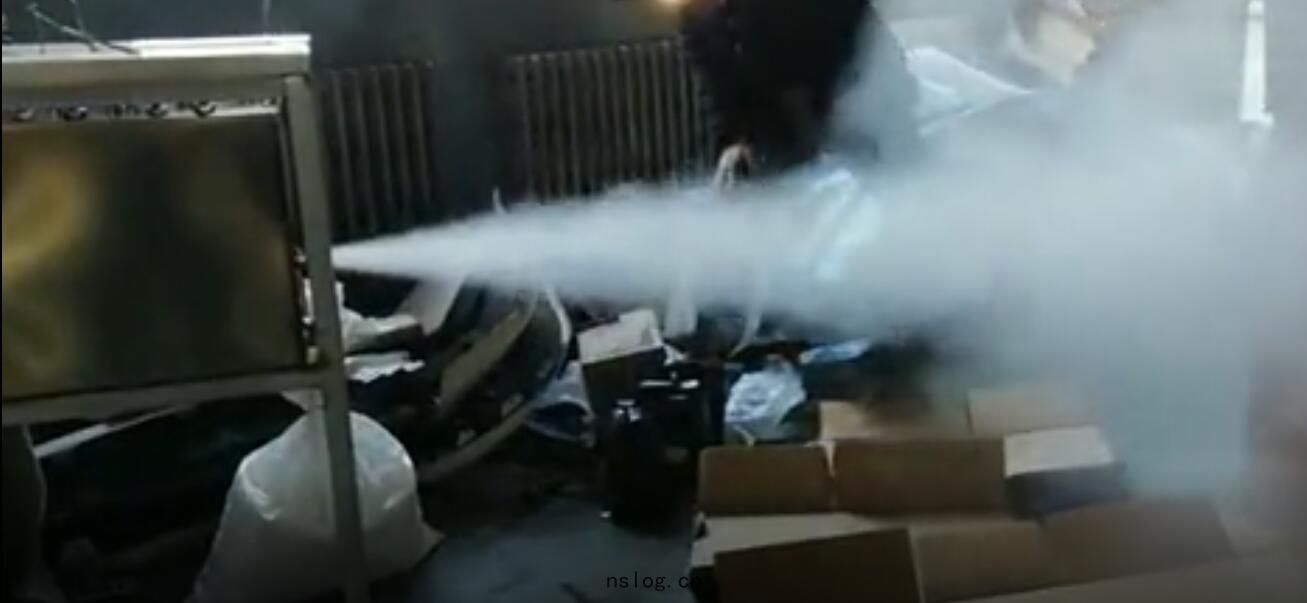

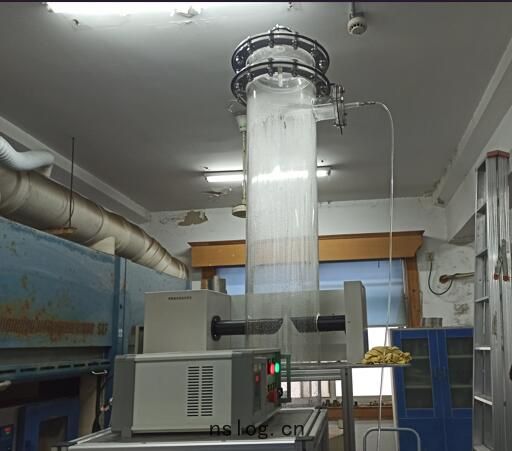

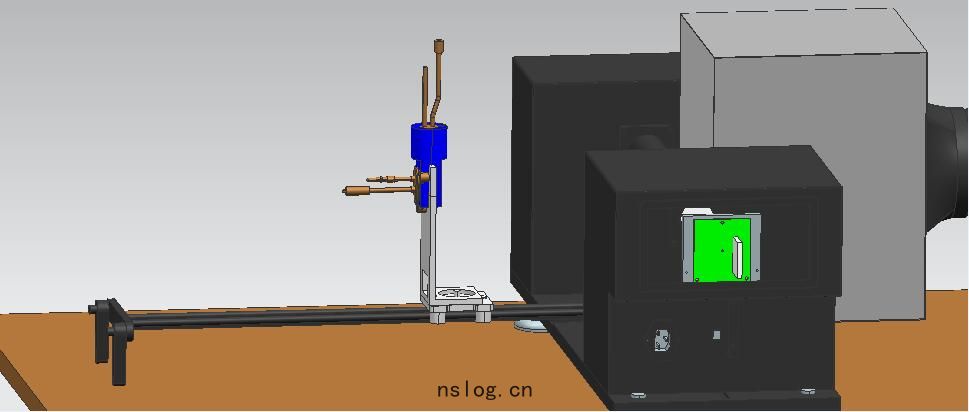

根據噴霧環境不同，設備都會相應調整，以下部分應用場景供參考

六，代表客戶：中國重汽，凱德斯，巨有科技，上海交大等
